汽車傳感器組裝焊錫檢測機

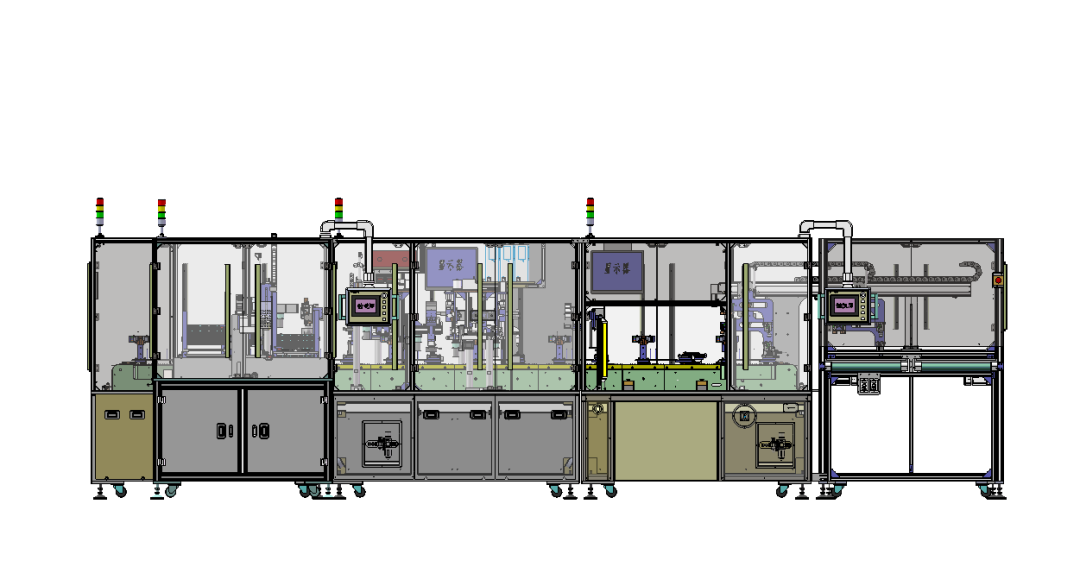

（正視圖）

（俯視圖）

技 術 特 點

采用滑軌式環形傳送技術實現多種生產工序：

手工上料位---端子焊錫---CCD焊錫檢查---高壓電壓功能測試---PCB自動供料組裝---除靜電---PCB膠柱熔接位---PCB焊錫---CCD焊錫檢查---功能測試---機械手排出---輸送帶---裝蓋板---超聲波焊接---測試刻印---成品

通過結合氣缸+伺服電機+凸輪分割器+PLC控制，精準高速完成各種組裝工藝并且結合各類檢測進行眾多不規則復制高難度的組裝工藝。另加過程導正機構和檢測機構來滿足高速動作的穩定性；此設備由環形軌道操控系統同步高精度高穩定的進行16個組裝動作及檢測功能，滑軌式環形傳送可適應未來柔性產線的發展定位，獨立軌道傳送+功能模塊+機器人+單功能設備組合自動產線，可對應不同產品多種型號的智能快速換線生產。

核 心 技 術

集成應用了牛耳自主核心技術：環形軌道技術，凸輪聯動技術、焊錫技術、機器人集成技術、CCD視覺技術、各類檢測技術、電阻焊接技術、二氧化碳激光刻印打標技術等

產 品 參 數

◆上料方式： 托盤和人工 （可根據項目進行半自動或者其他方式）

◆產品規格:  金屬，塑膠，PCB，端子混合組裝品等

◆檢測內容:  產品的焊錫、高壓、導通、靜電、功能、溶膠等

◆Z高效率：8~9S/PCS

◆組裝精度： Z高±0.02mm

應 用 場 景

廣泛應用于汽車配件、精密電子、家電廚電、3C、塑膠金屬的組裝檢測、包裝分揀等生產制造行業的產品各種類型的組裝生產。

以市場為導向、以客戶需求為出發點，可根據客戶產品檢測需求，量身定制，為客戶生產自動化的進程中提供高速穩定的解決方案和高性價比的產品。
